تغییر نیمه هادی هوش مصنوعی: از ترانزیستورها به یکپارچه سازی سیستم و اتصال نوری

تغییر نیمه هادی هوش مصنوعی: از ترانزیستور به بسته بندی پیشرفته و اتصال نوری


هنگام بحث در مورد نیمه هادی ها در گذشته، توجه همیشه بر روی فناوری های جلویی متمرکز بود: گره های فرآیند، ترانزیستورها، لیتوگرافی EUV.اما با ورود قدرت محاسباتی هوش مصنوعی به استقرار در مقیاس بزرگ، تغییر آشکاری پدید آمده است.

آنچه واقعاً عملکرد سیستم را محدود می کند دیگر قدرت محاسباتی خام نیست، بلکه نحوه حرکت داده ها.

در برابر این پس‌زمینه، گزارش بینش دقیقی ارائه می‌کند: از CoWoS تا فوتونیک سیلیکونی، از اتصال الکتریکی به نوری، از تراشه‌ها به ادغام سه‌بعدی، کل صنعت در حال تغییر جهت‌گیری اساسی است.

بسته بندی دیگر مرحله نهایی مونتاژ نیست - به عامل اصلی تعیین کننده محدودیت های عملکرد تبدیل شده است.مواد دیگر اجزای پشتیبانی نیستند.آنها به طور مستقیم پهنای باند، بازده انرژی و حتی بازده را شکل می دهند.

در یک جمله: رقابت نیمه هادی ها در عصر هوش مصنوعی از «چه کسی ترانزیستور بهتری دارد» به «چه کسی بهتر سیستم ها را ادغام می کند» تغییر کرده است.

پیام اصلی گزارش

عصر هوش مصنوعی رقابت نیمه هادی ها را از ترانزیستورها و فناوری فرآیند به سمت بازسازی در سطح سیستم هدایت می کند که توسط بسته بندی پیشرفته، اتصال نوری و نوآوری مواد هدایت می شود.

تحول مبتنی بر هوش مصنوعی: بسته بندی به هسته عملکرد جدید تبدیل می شود

این گزارش با یک بیانیه روشن آغاز می شود:

  • هوش مصنوعی، مدل‌های زبان بزرگ و مراکز داده بزرگ‌ترین محرک‌ها در دهه آینده خواهند بود
  • رشد نیمه هادی ها از تقاضای محاسباتی به تقاضای عملکرد در سطح سیستم تکامل یافته است

تغییر کلید: عملکرد تراشه دیگر تنها به ترانزیستورها بستگی ندارد. اکنون بسته بندی سقف عملکرد سیستم های هوش مصنوعی را تعیین می کند.

CoWoS + موتور نوری: محدودیت‌های اتصال برقی، اپتیک در اختیار می‌گیرد

در معماری CoWoS: موتورهای HBM، GPU و نوری در یک بسته واحد ادغام شده اند. موتورهای نوری شروع به جایگزینی اتصالات SerDes مبتنی بر مس می کنند. کاهش چشمگیر مصرف انرژی (pJ/bit) و تأخیر (مقیاس نانوثانیه).

تغییر اساسی: گلوگاه اتصال از عملکرد الکتریکی به همگرایی نوری-الکترونیکی تغییر می کند. اتصال نوری در داخل بسته حرکت می کند، نه فقط در سطح ماژول.

نقشه راه سیلیکون فوتونیک: از ماژول ها تا CPO و ورودی/خروجی نوری

نقشه راه یک تحول واضح را نشان می دهد:

  • 2025: ماژول های نوری 1.6T (خارجی)
  • 2026-2027: CPO در سوئیچ ها و خوشه های هوش مصنوعی مستقر شد
  • 2028+: ورودی/خروجی نوری مستقیماً در بسته‌های GPU/CPU ادغام شده است

سه مفهوم کلیدی: - اتصال نوری از خارج از برد به آن برد به داخل بسته حرکت می کند - مقیاس پهنای باند از 1.6T تا 12.8T+ - اپتیک ها جزئی از ورودی/خروجی تراشه اصلی می شوند، نه فقط لوازم جانبی

مواد: بنیاد پنهان مزیت رقابتی

این انتقادی ترین منطق زیربنایی گزارش است.

تأثیرات کلیدی مواد: - مواد RDL (PSPI) یکپارچگی توان و یکپارچگی سیگنال را تعیین می کند - چسب های نوری UV دقت و قابلیت اطمینان کوپلینگ را مشخص می کنند - مواد با CTE کم، انقباض کم و شفافیت بالا ضروری هستند - لنزهای میکرو، FAU و چسب ها به طور مستقیم بر راندمان کوپلینگ نوری تأثیر می گذارند

مواد از اجزای پشتیبانی به تعریف عملکرد و بازده سیستم، به ویژه در پیوند هیبریدی، کوپلینگ نوری و مدیریت حرارتی.

پایان بازی: ادغام ناهمگن سطح سیستم

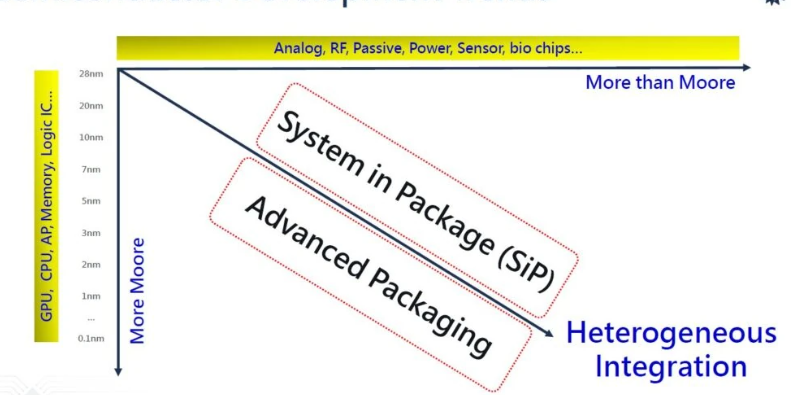

این گزارش پلت فرم آینده را تعریف می کند: دستگاه پیشرفته + بسته بندی پیشرفته + ادغام ناهمگن + تراشه + ورودی/خروجی نوری + مواد جدید

چشم انداز نهایی: تراشه + آی سی سه بعدی + فوتونیک سیلیکون + بسته بندی پیشرفته = پلت فرم محاسباتی نسل بعدی

دو گلوگاه اصلی باقی مانده است: - مدیریت حرارتی - مقیاس بندی پهنای باند

نتیجه گیری

بسته‌بندی پیشرفته از «اتصال تراشه‌ها» به «تعریف مجدد سیستم‌های محاسباتی» در حال تکامل است. مواد و اتصال نوری به متغیرهای اساسی تعیین کننده چگالی محاسبات در عصر هوش مصنوعی تبدیل شده اند.
